王子主页PLY（Polygon File Format）是一种用于存储三维模型数据的通用文件格式，广泛应用于3D建模、打印、扫描及计算机视觉等领域。PLY文件可以保存顶点、面片、颜色、法线等几何信息，具有良好的兼容性与扩展性。对于需要处理三维模型的用户来说，了解PLY文件的基本结构和打开方式至关重要。本文ZHANID工具网将详细介绍PLY文件格式的定义、特点以及多种打开和编辑PLY文件的方法，帮助用户更好地进行3D模型处理与应用。
一、PLY文件格式：三维数据的标准化容器
PLY（Polygon File Format/Stanford Triangle Format）是由斯坦福大学图形实验室于1994年开发的三维数据存储标准，专为存储3D扫描仪生成的网格模型（如点云、多边形面片）而设计。其核心设计理念在于简洁性与扩展性的平衡：通过ASCII和二进制两种存储格式，兼顾可读性与存储效率；通过“元素-属性”结构，支持顶点的坐标、颜色、法线，以及多边形面的顶点索引等复杂数据。
1. 文件结构：头部定义与数据体的分离
PLY文件由**文件头（Header）和数据体（Data）**两部分构成：
-
文件头：以ASCII文本形式定义文件格式（如
format ascii 1.0）、元素类型（如顶点vertex、面face）及属性（如property float x、property list uchar int vertex_indices）。头部以end_header结束。 -
数据体：按头部定义的顺序存储元素数据。ASCII格式以文本行存储，二进制格式则紧凑排列。例如，一个包含4个顶点的立方体PLY文件头部可能如下：
ply format ascii 1.0 element vertex 4 property float x property float y property float z element face 6 property list uchar int vertex_indices end_header
2. 数据类型与扩展性：支持自定义属性
PLY支持多种数据类型，包括基础类型（如char、float）和变长列表类型（如property list uchar int vertex_indices）。其扩展性体现在：
-
自定义元素：除顶点和面外，可定义如
edge、material等元素。 -
多属性存储：每个元素可包含多个属性，如顶点可同时存储坐标、颜色（RGB）和法线（nx, ny, nz）。例如，斯坦福“大卫”雕塑的PLY模型包含超过2亿个顶点的颜色和法线信息。
3. 应用场景：从学术研究到工业实践
PLY格式因其结构清晰、兼容性强，被广泛应用于：
-
3D扫描与逆向工程：存储激光扫描仪生成的点云数据，如工业零件的数字化建模。
-
计算机图形学：作为中间格式交换模型数据，如从Blender导出模型至Unity引擎。
-
科学可视化：渲染分子结构、地质模型等复杂数据集。例如，NASA的火星探测器数据常以PLY格式存储地形模型。
二、PLY文件打开工具：从专业软件到编程库
根据数据类型（点云/网格）和使用场景（可视化/分析/转换），用户可选择以下工具：
1. 专业三维软件：MeshLab与Blender
MeshLab：点云与网格的通用处理器
-
功能：支持PLY文件的导入、编辑、修复（如去除重复顶点）、渲染及导出为STL、OBJ等格式。
-
操作步骤：
-
下载安装MeshLab；
-
点击
File → Import Mesh，选择PLY文件； -
使用
Filters菜单进行点云滤波（如Statistical Outlier Removal）或网格重构（如Poisson Reconstruction）。 -
案例：在文化遗产保护中，MeshLab被用于修复敦煌壁画的3D扫描数据，通过PLY格式存储高精度色彩信息。

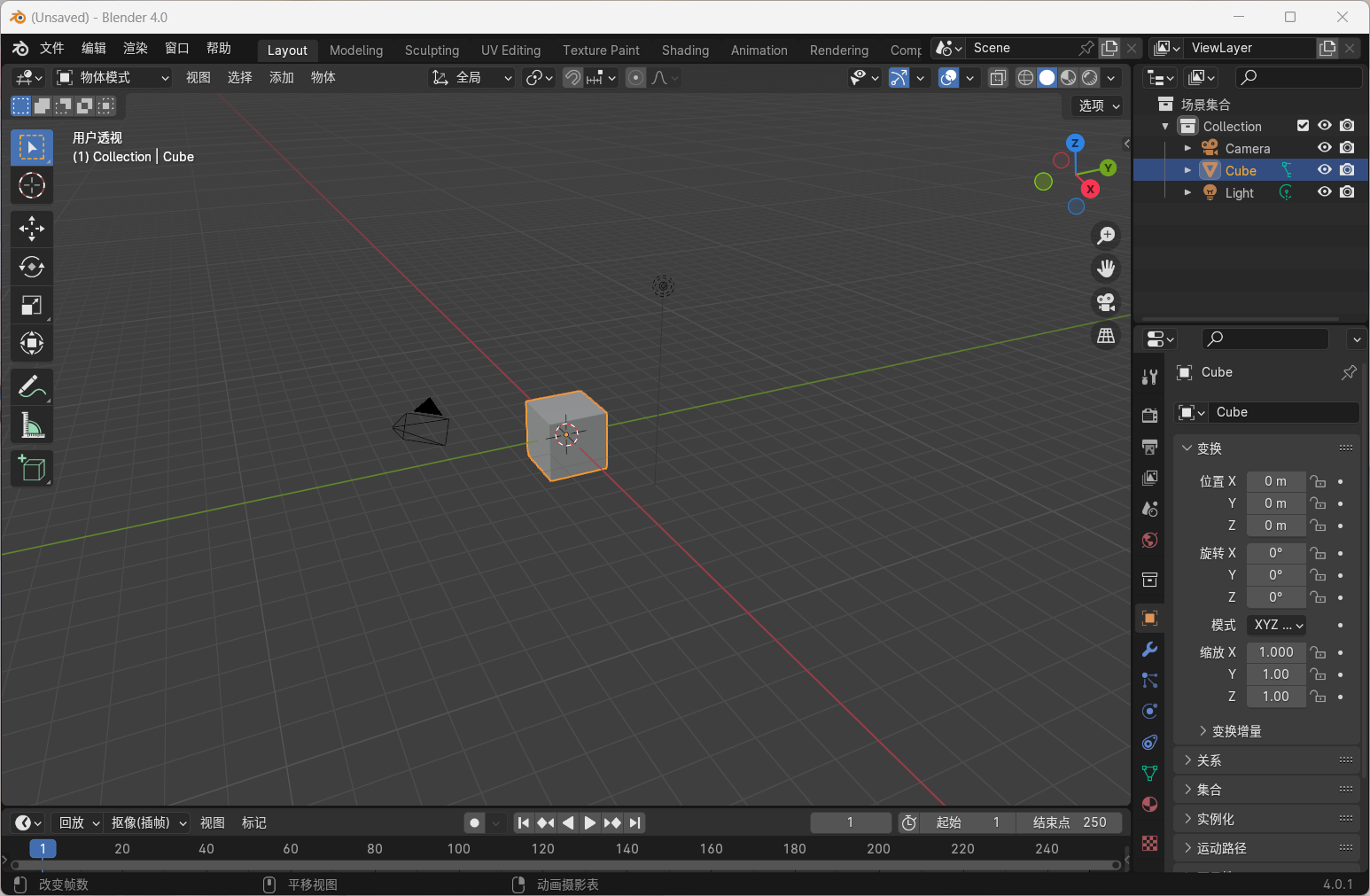

Blender：三维建模与动画的全能工具
-
功能：支持PLY文件的导入、材质编辑、动画绑定及渲染输出。
-
操作步骤：
-
安装Blender；
-
点击
File → Import → Stanford (.ply)； -
在
Shader Editor中调整材质属性（如金属度、粗糙度）。 -
案例：电影《阿凡达》的虚拟场景制作中，Blender通过PLY格式导入激光扫描的实景数据，实现真实与虚拟元素的融合。
2. 点云专用软件：CloudCompare
-
功能：专注于点云处理，支持PLY文件的配准（ICP算法）、分割（基于颜色或法线）及分析（如曲率计算）。
-
操作步骤：
-
安装CloudCompare；
-
直接拖拽PLY文件至界面，或通过
File → Open导入； -
使用
Plugins → SFC工具进行点云分类（如区分地面与植被）。 -
案例：在自动驾驶领域，CloudCompare通过PLY格式处理LiDAR点云，识别道路障碍物并生成高精度地图。
3. 在线工具：Sketchfab与3D Viewer
-
Sketchfab：上传PLY文件至云端，生成可交互的3D模型预览（支持WebGL），适用于快速分享与协作。
-
3D Viewer：微软开发的在线工具，支持PLY文件的基本查看与测量（如距离、角度）。
-
注意事项：在线工具需谨慎处理敏感数据（如军事设施模型），建议使用前加密文件。
4. 编程库：Open3D与PyntCloud
Open3D：点云与网格的Python库
-
功能：支持PLY文件的读取、可视化、点云配准（ICP）及表面重建（Poisson）。
-
代码示例：
import open3d as o3d # 读取点云 pcd = o3d.io.read_point_cloud("point_cloud.ply") # 可视化 o3d.visualization.draw_geometries([pcd]) # 读取网格 mesh = o3d.io.read_triangle_mesh("mesh.ply") -
案例：在机器人抓取任务中，Open3D通过PLY格式处理机械臂扫描的物体点云，计算最佳抓取点。
PyntCloud：基于Pandas的点云分析库
-
功能：将PLY文件转换为Pandas DataFrame，支持统计分析（如点云密度计算）与机器学习预处理（如PCA降维）。
-
代码示例：
from pyntcloud import PyntCloud # 读取PLY文件 cloud = PyntCloud.from_file("input.ply") # 提取顶点坐标 points = cloud.points print(points.head()) -
案例：在地质勘探中，PyntCloud通过PLY格式分析岩石样本的点云数据，识别裂缝与矿物成分。
三、PLY文件操作实践：从打开到转换
1. 格式转换：PLY转STL
-
场景：将PLY网格模型转换为STL格式，以兼容3D打印机切片软件。
-
工具选择：
-
MeshLab：
File → Export Mesh → STL； -
Blender：
File → Export → STL； -
在线工具：迪威模型网支持批量转换，但需注意文件大小限制（通常≤100MB）。
-
注意事项：
-
STL仅支持三角形面片，若PLY包含四边形或多边形，需先在MeshLab中执行
Filters → Remeshing → Triangulate； -
二进制PLY转换为ASCII STL时，文件体积可能膨胀10倍以上，建议优先选择二进制STL。
2. 数据修复：处理破损的PLY模型
-
场景：扫描生成的PLY模型可能存在非流形边、孔洞等问题，需修复后方可用于3D打印或仿真。
-
工具选择：
-
MeshLab：使用
Filters → Cleaning → Remove Duplicated Vertices去除重复顶点； -
CloudCompare：通过
Plugins → PoissonRecon重建缺失表面。 -
案例：在医疗领域，修复患者骨骼的PLY扫描数据时，MeshLab的
Filters → Smoothing → Laplacian Smooth可减少噪声，同时保留关键特征（如关节面）。
3. 性能优化：处理大规模PLY文件
-
场景：激光雷达生成的PLY点云可能包含数亿个点，直接加载可能导致内存溢出。
-
解决方案：
-
体素降采样：在CloudCompare中执行
Filters → Subsample，将点密度降低至每立方米1000点； -
八叉树分割：使用Open3D的
voxel_down_sample函数：downsampled_pcd = pcd.voxel_down_sample(voxel_size=0.01)
-
分块加载：在Potree等Web可视化工具中，将PLY文件转换为LAS/LAZ格式，实现流式传输。
四、PLY文件格式对比：与其他三维格式的异同
| 格式 | 优势 | 劣势 | 典型应用场景 |
|---|---|---|---|
| PLY | 支持自定义属性、ASCII可读性强 | 缺乏材质与动画支持 | 3D扫描、科学可视化 |
| OBJ | 广泛兼容性、支持材质与纹理 | 无法存储点云、不支持变长属性 | 游戏建模、影视动画 |
| STL | 3D打印标准格式、文件体积小 | 仅支持三角形面片、无属性信息 | 工业制造、快速原型 |
| LAS/LAZ | 专为点云优化、支持分类信息 | 仅支持点数据、无网格结构 | 测绘、遥感 |
五、总结：PLY文件的核心价值与实践建议
PLY格式凭借其结构清晰、扩展性强的特点，成为三维数据存储与交换的重要标准。对于用户而言：
-
初学者：建议从MeshLab或CloudCompare入手，快速实现可视化与基本编辑；
-
开发者：优先选择Open3D或PyntCloud，利用Python生态实现自动化处理；
-
工业用户：在3D打印或仿真场景中，需注意PLY与其他格式（如STL、OBJ）的兼容性，必要时进行格式转换。
通过合理选择工具与方法，PLY文件可高效服务于从学术研究到工业生产的多元化需求，成为三维数字化时代的“通用语言”。
